Sklonový rotační laser THEIS VISION 2N ALIGN – automatické vyhledání přijímače

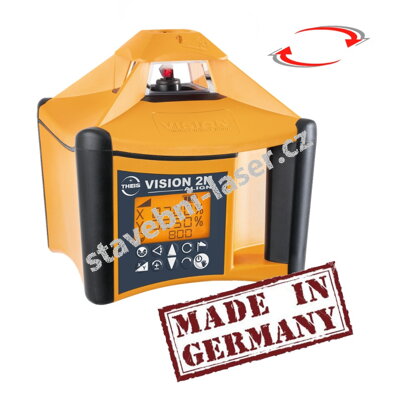

THEIS VISION 2N ALIGN – sklonový laser, který se sám vyrovná na přijímač

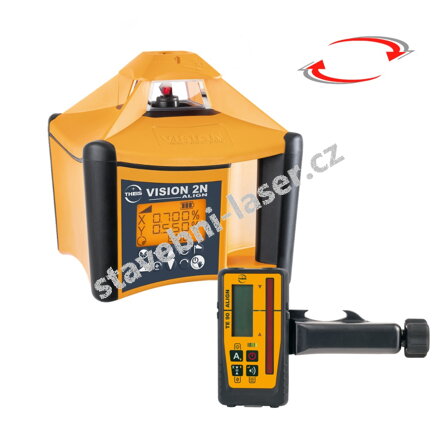

THEIS VISION 2N ALIGN je profesionální dvouosý sklonový rotační laser s funkcí ALIGN, která výrazně zjednodušuje vytyčování a nastavování sklonu. V kombinaci s dodávaným přijímačem TE 90 ALIGN dokáže laser automaticky vyhledat polohu přijímače, nastavit směr a automaticky upravit požadovaný sklon.

Laser vytváří horizontální i vertikální rovinu a umožňuje práci se sklonem ve dvou na sebe kolmých osách. Manuálně lze nastavit sklon až ±10 %, při použití funkce ALIGN s přijímačem TE 90 ALIGN lze automatické nastavení využít až do ±15 %.

ALIGN – automatické vyhledání přijímače

Největší výhodou modelu VISION 2N ALIGN je automatická funkce ALIGN. Laser dokáže v kombinaci s přijímačem TE 90 ALIGN automaticky vyhledat jeho polohu. Uživatel tak nemusí laser ručně natáčet do směru přijímače.

Funkce pracuje v horizontální i vertikální poloze. Vyhledávací rozsah je až 9° a dosah funkce ALIGN je více než 80 m; za příznivých podmínek lze dosáhnout až přibližně 200 m.

Po změně polohy přijímače dokáže systém také průběžně sledovat jeho pozici a automaticky přesměrovat laserový paprsek. To je praktické zejména při vytyčování dlouhých os, spádů a směrových linií.

Automatické nastavení sklonu

VISION 2N ALIGN umožňuje v kombinaci s přijímačem TE 90 ALIGN automatické nastavení sklonu ve dvou osách. Systém dokáže požadovaný sklon vyhledat a nastavit bez nutnosti ručního zadávání a následného přesného dolaďování laseru.

Manuálně lze nastavit sklon v osách X a Y až ±10 %. Při použití funkce ALIGN je automatické nastavení možné až do ±15 %. Přesnost nastavení sklonu je podle výrobce ±0,1 %.

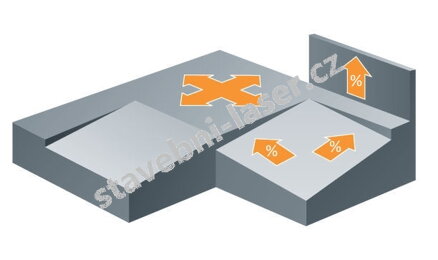

Dvouosý sklon X + Y

Na rozdíl od jednoosého VISION 1N umožňuje VISION 2N ALIGN pracovat se sklonem současně v ose X i Y. Kromě zadání sklonu přímo v procentech je možné nastavovat také obecný sklon.

Laser je proto vhodný například pro práci s podélným a příčným spádem, odvodněním, komunikacemi, zpevněnými plochami, terénními úpravami nebo konstrukcemi s přesně definovaným sklonem.

Horizontální i vertikální rovina

THEIS VISION 2N ALIGN není omezen pouze na horizontální nivelaci. Umožňuje také vytvořit vertikální laserovou rovinu. Díky tomu jej lze použít při vytyčování svislých konstrukcí, os, směrových linií a dalších montážních či stavebních pracích.

Pro práci ve vertikální poloze je přístroj vybaven také horní olovnicí.

Rychlé a přesné vytyčování směru

Funkce ALIGN je zvláště užitečná při fluchtovacích pracích, tedy při vytyčování přímých směrů a os. Laser nemusí být ručně přesně natočen na přijímač – systém jeho polohu automaticky vyhledá.

To šetří čas při opakovaném nastavování a zároveň omezuje riziko nepřesného ručního nasměrování přístroje.

Monitoring laserové roviny, TILT a Windy

VISION 2N ALIGN využívá také funkce známé z modelu VISION 2N. Monitoring laserové roviny pomáhá chránit před chybným měřením způsobeným otřesy nebo výraznou změnou podmínek. V případě nežádoucího pohybu může dojít k zastavení rotoru.

Funkce TILT sleduje změnu polohy přístroje a pomáhá zabránit tomu, aby laser pokračoval v práci s nechtěně změněnou referenční rovinou.

Pro práci v náročných podmínkách je k dispozici také Windy, která pomáhá udržet stabilní pracovní režim při působení větru a vibrací.

SCAN a sektorové vypnutí paprsku

Pro soustředění paprsku do určitého pracovního prostoru lze využít funkci SCAN s nastavitelným úhlem od 10° do 80°.

Sektorové vypnutí paprsku umožňuje zvolit, do kterých částí prostoru bude laserový paprsek směřovat. To pomáhá omezit nežádoucí odrazy a usnadňuje práci například v interiéru nebo v blízkosti provozu.

Dosah až 750 m v poloměru

Standardní pracovní dosah VISION 2N ALIGN s přijímačem je až 300 m v poloměru. Ve variantě High Power je dosah až 750 m v poloměru.

To odpovídá pracovnímu průměru přibližně 600 m nebo až 1500 m. Samotná funkce ALIGN má dosah více než 80 m, přičemž za příznivých podmínek může být vyšší.

Přehledné ovládání

Nastavení jednotlivých funkcí usnadňuje velký osvětlený displej a logicky uspořádaná klávesnice. Uživatel může pohodlně nastavovat jednotlivé sklony a pracovní režimy i za zhoršených světelných podmínek.

Odolný pro profesionální použití

Krytí IP67 chrání laser před prachem a vodou. VISION 2N ALIGN je proto vhodný pro náročné použití v exteriéru i interiéru. Výrobce uvádí pracovní teplotu -15 °C až +50 °C.

Napájení zajišťují dobíjecí NiMH akumulátory nebo alkalické monočlánky. Provozní doba je přibližně 70 hodin s akumulátorem nebo až 120 hodin s alkalickými bateriemi.

Kde THEIS VISION 2N ALIGN využijete

• vytyčování přímých směrů a os,
• fluchtovací práce,
• silniční stavby,
• zemní a výkopové práce,
• pozemní a inženýrské stavitelství,
• terénní úpravy a realizace zahrad a zeleně,
• práce s podélným a příčným sklonem,
• odvodňovací práce,
• vytyčování komunikací a zpevněných ploch,
• vytyčování svislých konstrukcí a os,
• interiérové a montážní práce.

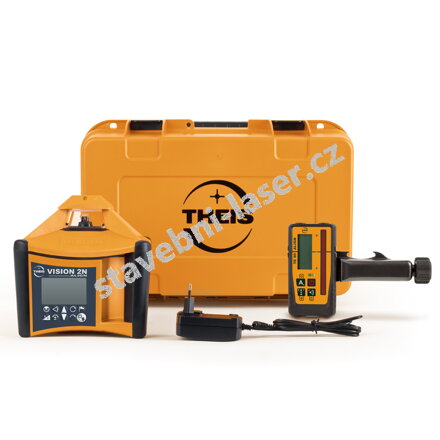

Co obsahuje standardní sada

• THEIS VISION 2N ALIGN – dvouosý sklonový rotační laser,

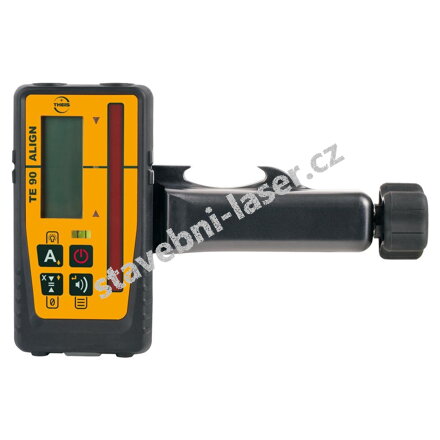

• laserový přijímač TE 90 ALIGN,
• držák přijímače na nivelační nebo laserovou lať,
• dobíjecí akumulátory,
• nabíječka 230 V,
• ochranný/přepravní kufr,
• návod k použití v češtině.

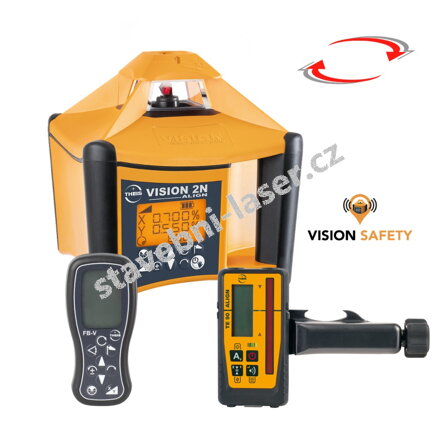

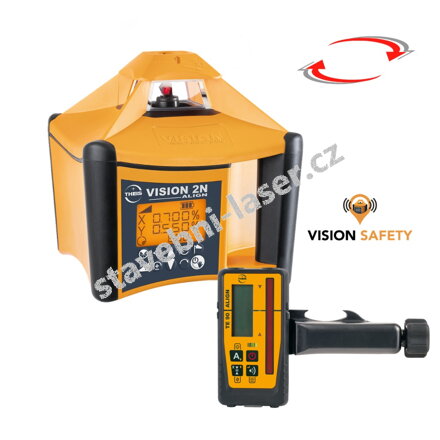

Volitelně lze doplnit například dálkové ovládání FB-V nebo systém VISION Safety pro online sledování stavu baterie a aktuální polohy přístroje.

Technické parametry

Proč zvolit THEIS VISION 2N ALIGN?

VISION 2N ALIGN je určen pro profesionály, kteří chtějí využít výhody dvouosého sklonového laseru, ale zároveň chtějí výrazně zjednodušit jeho nastavování. Díky funkci ALIGN a přijímači TE 90 ALIGN dokáže systém automaticky vyhledat směr, sledovat polohu přijímače a automaticky nastavovat požadovaný sklon.

Oproti klasickému VISION 2N tak ALIGN výrazně zrychluje především vytyčování směru, spádů a os. Přitom zachovává kompletní funkční výbavu VISION 2N – horizontální i vertikální rovinu, dvouosý sklon, monitoring, TILT, SCAN, sektorové vypnutí a vysokou odolnost IP67.

THEIS VISION 2N ALIGN je proto vhodnou volbou pro náročné stavební, silniční, terénní a měřické práce, kde je důležitá nejen přesnost, ale také rychlost a pohodlí při opakovaném nastavování laseru.
