Sklonový rotační laser THEIS VISION 2N AUTOSLOPE ALIGN

THEIS VISION 2N AUTOSLOPE ALIGN – dvě automatické funkce v jednom laseru

THEIS VISION 2N AUTOSLOPE ALIGN je profesionální dvouosý sklonový rotační laser, který kombinuje dvě pokročilé funkce pro rychlé a přesné vytyčování – AUTOSLOPE pro automatickou regulaci skloněné laserové roviny a ALIGN pro automatické vyhledání směru a polohy laserového přijímače.

Laser umožňuje nastavení sklonu až ±15 % v osách X a Y. Funkce AUTOSLOPE průběžně kontroluje nastavenou skloněnou rovinu a automaticky ji koriguje. Funkce ALIGN ve spolupráci s přijímačem TE 90 ALIGN zase dokáže automaticky vyhledat jeho polohu a nasměrovat laserový paprsek.

Výsledkem je profesionální systém, který výrazně omezuje nutnost ručního nastavování a usnadňuje práci při vytyčování sklonů, os, komunikací, odvodnění a dalších rozsáhlých stavebních úlohách.

AUTOSLOPE – automaticky udržovaný sklon

Základem modelu VISION 2N AUTOSLOPE ALIGN je technologie AUTOSLOPE. Po nastavení požadovaného sklonu přístroj jeho laserovou rovinu průběžně elektronicky kontroluje.

Pokud se poloha skloněné roviny během práce změní například vlivem teplotních změn, vibrací nebo mechanických vlivů, systém ji automaticky koriguje a vrací do požadované polohy.

Díky tomu není nutné spoléhat pouze na jednorázové nastavení sklonu. AUTOSLOPE pomáhá udržovat požadovanou skloněnou rovinu po celou dobu měření.

Při větší nežádoucí změně polohy zasáhne také funkce TILT. Měření se přeruší a obsluha je upozorněna na vzniklou odchylku. To pomáhá zabránit pokračování práce s chybnou referenční rovinou.

ALIGN – automatické vyhledání přijímače

Druhou zásadní technologií je ALIGN. V kombinaci s přijímačem TE 90 ALIGN dokáže laser automaticky vyhledat jeho polohu a nasměrovat laserovou rovinu požadovaným směrem.

Funkce ALIGN pracuje v horizontální i vertikální poloze. Dosah automatického vyhledání přijímače je až přibližně 90 m.

Uživatel tak nemusí laser ručně natáčet přesně do směru přijímače. Systém jeho polohu automaticky vyhledá, což výrazně usnadňuje především vytyčování os, směrů a sklonů na větší vzdálenosti.

Kombinace AUTOSLOPE a ALIGN tak spojuje automatické udržování sklonu s automatickým nastavením směru laserové roviny.

Dvouosý sklon až ±15 %

THEIS VISION 2N AUTOSLOPE ALIGN umožňuje nastavit sklon samostatně v ose X i Y, a to v rozsahu až ±15 %. Lze tak vytvářet přesně definované šikmé roviny ve dvou na sebe kolmých směrech.

Přístroj je vhodný například pro práci s podélným a příčným spádem, odvodněním, komunikacemi, zpevněnými plochami, terénními úpravami nebo při řízení zemních prací.

Nejmenší nastavitelný krok sklonu je 0,001 %. Kromě sklonu zadávaného v procentech lze nastavit také obecný sklon.

Přesnost a stabilita laserové roviny

Přesnost nivelace dosahuje ±1,5 mm/30 m. Přesnost nastavení sklonu je ±0,025 %.

Samonivelační rozsah přístroje je ±5°. Automatická regulace AUTOSLOPE následně pomáhá udržovat nastavenou skloněnou rovinu stabilní i během delšího měření.

Horizontální a skloněná laserová rovina

VISION 2N AUTOSLOPE ALIGN vytváří horizontální rotační laserovou rovinu 360° a umožňuje její nastavení do požadovaného sklonu v osách X a Y.

Přístroj je určen především pro práci s vodorovnými a skloněnými rovinami. Jeho hlavní předností je přesné vytyčování sklonů a jejich automatické udržování.

Automatické vyhledání směru a stabilní sklon současně

Kombinace funkcí AUTOSLOPE + ALIGN je hlavním důvodem, proč zvolit právě tento model. ALIGN pomáhá automaticky najít směr přijímače, zatímco AUTOSLOPE průběžně kontroluje a koriguje nastavený sklon.

Uživatel tak získává výrazně vyšší míru automatizace než u běžného sklonového rotačního laseru. To je praktické zejména při dlouhých vytyčovacích úsecích, opakovaném nastavování směru nebo při práci, kde je nutné udržovat přesný sklon po delší dobu.

Pracovní dosah až 1500 m

V závislosti na konfiguraci dosahuje pracovní rozsah laseru až 750 m v poloměru, tedy až 1500 m v průměru. Standardní varianta dosahuje 300 m v poloměru.

Samotná funkce ALIGN má kratší pracovní dosah – automatické vyhledání přijímače pracuje až přibližně do 90 m. Tyto dvě hodnoty je proto důležité rozlišovat: pracovní dosah laseru určuje maximální vzdálenost pro měření s přijímačem, zatímco dosah ALIGN určuje vzdálenost, na kterou systém automaticky vyhledá a nasměruje přijímač.

TILT – ochrana proti chybnému měření

Funkce TILT sleduje změny polohy přístroje a pomáhá zabránit pokračování měření v případě výrazného posunutí nebo nežádoucí změny laserové roviny.

V kombinaci s AUTOSLOPE představuje důležitý bezpečnostní prvek. Automatická regulace udržuje sklon, zatímco TILT upozorní na situaci, kdy už není možné spoléhat na běžnou korekci.

SCAN a sektorové omezení paprsku

Funkce SCAN umožňuje omezit rozmítání laserového paprsku na vybraný sektor. Nastavit lze úhel v rozsahu 10° až 80°.

K dispozici je také směrové omezení paprsku, které umožňuje vypnout laserový paprsek v nežádoucí části pracovního prostoru. To pomáhá například omezit rušivé odrazy nebo zpřehlednit práci na stavbě.

Nastavitelná rychlost rotace

Rychlost rotace lze přizpůsobit konkrétnímu způsobu použití. Přístroj nabízí rychlosti 120, 600, 800 a 1000 ot./min.

Volba rychlosti umožňuje přizpůsobit chování laseru konkrétní úloze a použitému přijímači.

Pohodlné dálkové ovládání

Součástí této konfigurace je dálkový ovladač FB-V, který umožňuje plnohodnotné ovládání laseru ze vzdálenosti až 200 m.

Uživatel tak může nastavovat funkce laseru, aniž by se musel opakovaně vracet k samotnému přístroji. To je praktické zejména při práci na rozsáhlých stavbách.

Přehledné ovládání a displej

Přístroj je vybaven přehledně uspořádanou klávesnicí a dobře čitelným displejem s možností podsvícení. Nastavení sklonu v osách X a Y i dalších funkcí je proto rychlé a intuitivní.

Odolný pro profesionální použití

THEIS VISION 2N AUTOSLOPE ALIGN je navržen pro každodenní použití v náročných podmínkách. Krytí IP67 chrání přístroj před prachem a vodou.

Laser je určen pro provoz v teplotách od -15 °C do +50 °C a díky robustní konstrukci je vhodný pro použití na stavbách, při zemních pracích, v silničním stavitelství i v terénu.

Dlouhá provozní doba

Dobíjecí akumulátor umožňuje provoz až přibližně 70 hodin. Nabíječka pro 230 V je součástí dodávky.

Díky dlouhé provozní době je laser vhodný i pro celodenní práci bez nutnosti častého dobíjení.

Kde THEIS VISION 2N AUTOSLOPE ALIGN využijete

• vytyčování stavebních a konstrukčních os,
• silniční stavby,
• zemní a výkopové práce,
• řízení zemních strojů,
• vytyčování podélných a příčných spádů,
• odvodňovací práce,
• terénní úpravy,
• práce v oblasti zahradní a krajinářské tvorby,
• zemědělské práce,
• vytyčování komunikací a zpevněných ploch,
• rozsáhlé venkovní stavební práce,
• práce, kde je důležité automatické nastavení směru i stabilní sklon.

Co obsahuje dodávka

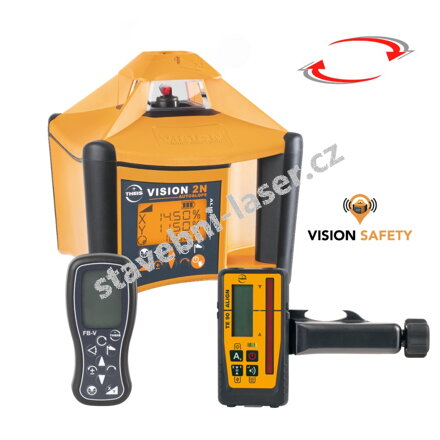

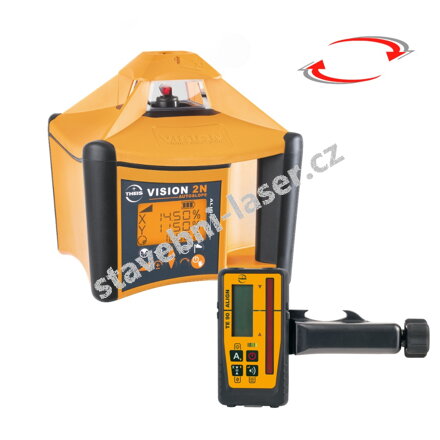

• THEIS VISION 2N AUTOSLOPE ALIGN – dvouosý sklonový rotační laser,
• laserový přijímač TE 90 ALIGN s držákem na nivelační nebo laserovou lať,
• dobíjecí akumulátory,
• nabíječka 230 V,
• dálkové ovládání FB-V,
• přepravní kufr,
• návod k použití v češtině.

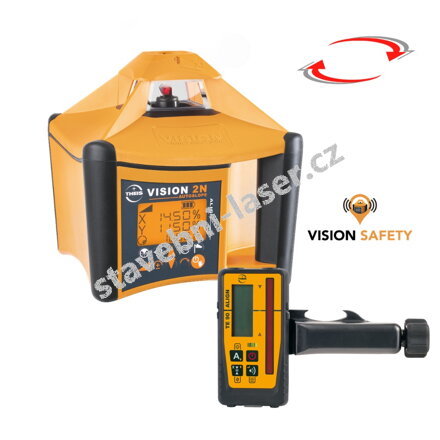

Volitelně lze využít také systém VISION Safety pro online sledování stavu baterie a aktuální polohy přístroje.

Technické parametry

Proč zvolit THEIS VISION 2N AUTOSLOPE ALIGN?

THEIS VISION 2N AUTOSLOPE ALIGN představuje nejvyšší stupeň automatizace v řadě sklonových laserů THEIS VISION. Kombinuje automatickou regulaci sklonu AUTOSLOPE s automatickým vyhledáním směru pomocí funkce ALIGN.

AUTOSLOPE pomáhá udržovat nastavenou skloněnou rovinu po celou dobu měření, zatímco ALIGN automaticky vyhledá přijímač a nastaví správný směr laserového paprsku. Obsluha tak nemusí laser opakovaně ručně nastavovat a kontrolovat.

Díky dvouosému sklonu až ±15 %, vysoké přesnosti, pracovnímu dosahu až 1500 m v průměru, dálkovému ovládání a krytí IP67 je VISION 2N AUTOSLOPE ALIGN určen pro profesionální stavební, silniční, zemní a terénní práce, kde je důležitá přesnost, rychlost i maximální komfort obsluhy.
