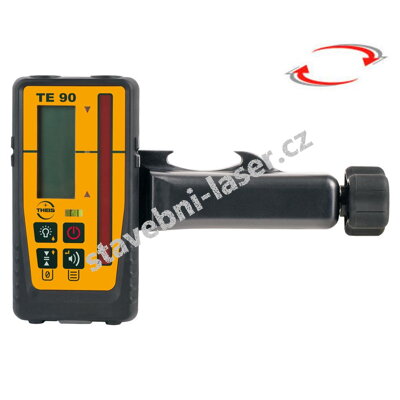

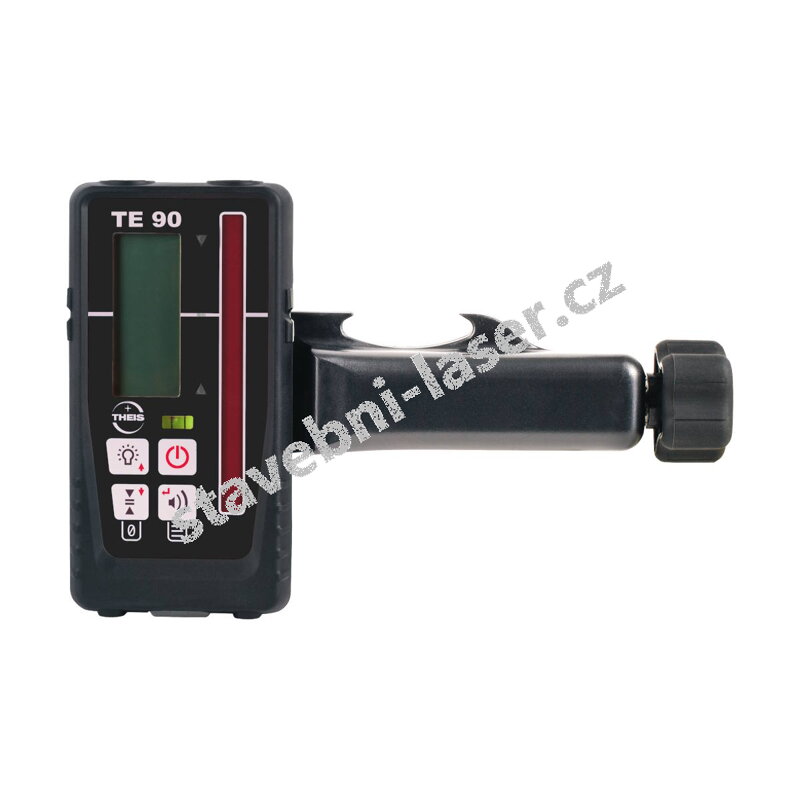

Laserový přijímač THEIS TE 90 / TE 90 ALIGN s držákem

THEIS TE 90 – profesionální laserový přijímač s číselným zobrazením

THEIS TE 90 je profesionální laserový přijímač určený pro rotační lasery s viditelným červeným laserovým paprskem. Díky 90 mm dlouhému přijímacímu poli umožňuje rychlé zachycení laserového paprsku a usnadňuje přesné určování výšky při práci se stavebním a rotačním laserem.

Velký a dobře čitelný displej zobrazuje nejen směr pohybu k laserové rovině, ale také číselnou hodnotu odchylky v milimetrech. Uživatel tak přesně vidí, o kolik je přijímač nad nebo pod laserovou rovinou.

K dispozici je pět úrovní přesnosti od velmi přesného nastavení ±0,5 mm až po ±10 mm. Přijímač tak lze přizpůsobit konkrétní práci – od přesného měření až po rychlé výškové práce na stavbě.

TE 90 nebo TE 90 ALIGN?

Přijímač je k dispozici ve dvou variantách. TE 90 je univerzální profesionální přijímač pro běžné použití s rotačními lasery. TE 90 ALIGN nabízí stejné základní možnosti příjmu laserového paprsku, ale navíc podporuje speciální funkci ALIGN kompatibilních laserů THEIS.

Jednoduchá pomůcka pro výběr: pro běžnou práci s rotačním laserem zvolte TE 90. Pokud používáte laser THEIS s funkcí ALIGN, například VISION 2N ALIGN nebo VISION 2N AUTOSLOPE ALIGN, zvolte TE 90 ALIGN.

Velké 90mm přijímací pole

Jednou z hlavních předností přijímače TE 90 je jeho 90 mm dlouhé přijímací pole. Laserový paprsek lze zachytit rychleji a práce s přijímačem je pohodlnější než u modelů s menším detekčním polem.

Přijímač je vhodný pro práci s rotačními lasery vysílajícími viditelný červený laserový paprsek.

Číselné zobrazení odchylky v milimetrech

TE 90 není pouze jednoduchý přijímač se šipkami. Na displeji zobrazuje také konkrétní číselnou odchylku v milimetrech. Obsluha tak okamžitě vidí, jak daleko se přijímač nachází od přesné laserové roviny.

To je praktické například při nivelaci, přenášení výšek, zakládání staveb, terénních úpravách nebo kontrole výškových rozdílů.

Pět úrovní přesnosti

Přesnost příjmu lze nastavit podle konkrétního způsobu práce:

• ±0,5 mm – pro velmi přesné práce,
• ±1 mm – přesné stavební práce,
• ±2 mm – univerzální nastavení,
• ±5 mm – rychlé výškové práce,
• ±10 mm – hrubší terénní a stavební práce.

Díky volitelné přesnosti nemusí být přijímač omezen pouze na jeden způsob použití. Uživatel si jednoduše zvolí citlivost odpovídající požadované přesnosti měření.

Dvojice displejů a LED indikace

TE 90 je vybaven displejem na přední i zadní straně, takže hodnotu lze pohodlně odečítat z obou stran přijímače. Poloha laserového paprsku je současně indikována graficky a pomocí LED diod.

K dispozici je také zvuková signalizace, která umožňuje pracovat s přijímačem bez nutnosti neustále sledovat displej.

Přijímací úhel až ±45°

Přijímač dokáže zachytit laserový paprsek i při jeho odchýlení až ±45° od ideální přijímací roviny. To usnadňuje zachycení paprsku při manipulaci s přijímačem a urychluje jeho správné nastavení.

TE 90 ALIGN – pro automatické vyhledání přijímače

TE 90 ALIGN je speciální varianta přijímače určená pro laserové systémy THEIS vybavené funkcí ALIGN.

Přijímač s laserem komunikuje a umožňuje systému automaticky vyhledat polohu přijímače a nasměrovat laserovou rovinu požadovaným směrem.

Funkce ALIGN je určena například pro lasery THEIS VISION 2N ALIGN a THEIS VISION 2N AUTOSLOPE ALIGN. U těchto systémů tak TE 90 ALIGN není pouze pasivním přijímačem, ale stává se součástí automatizovaného měřicího systému.

Dosah funkce ALIGN je podle dokumentace THEIS více než 80 m, přičemž za příznivých podmínek může dosáhnout až přibližně 200 m. Skutečný dosah závisí na podmínkách a orientaci laseru a přijímače.

Odolnost IP67

Přijímač je konstruován pro profesionální použití na stavbě. Krytí IP67 poskytuje vysokou ochranu proti prachu a vodě, takže TE 90 může pracovat i v náročných venkovních podmínkách.

Provozní teplota přijímače je přibližně -10 °C až +50 °C.

Držák na nivelační a laserovou lať v ceně

Součástí sestavy je držák pro upevnění přijímače na lať. Přijímač lze tak jednoduše používat při nivelaci, přenášení výšek i dalších měřických a stavebních pracích.

Pro koho je THEIS TE 90 vhodný?

• pro práci s rotačními stavebními lasery,
• pro nivelaci a přenášení výšek,
• pro zakládání staveb,
• pro zemní a výkopové práce,
• pro terénní úpravy,
• pro kontrolu výškových rozdílů,
• pro práci se stavebními a silničními lasery,
• pro profesionální každodenní použití na stavbě.

Technické parametry

Proč zvolit THEIS TE 90?

Velké přijímací pole, číselné zobrazení, nastavitelná přesnost a robustní konstrukce. TE 90 je profesionální přijímač určený pro každodenní práci s rotačními lasery, kde je důležitá rychlost, přehlednost a přesné odečtení výškové odchylky.

Pokud používáte laser THEIS s funkcí ALIGN, zvolte variantu TE 90 ALIGN. Ta rozšiřuje běžné funkce přijímače o komunikaci s kompatibilním laserem a umožňuje využít automatické vyhledání a sledování přijímače.
