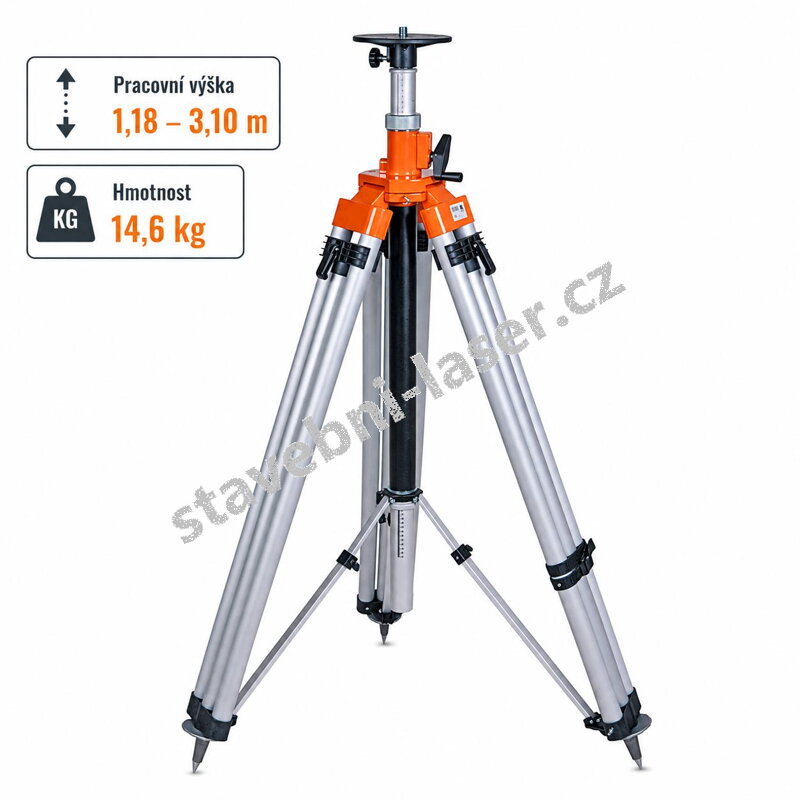

Těžký klikový stativ NEDO Jumbo pro řízení strojů – 3,10 / 4,01 m

NEDO Jumbo je profesionální těžký klikový stativ vyvinutý speciálně pro strojní lasery a systémy řízení stavebních strojů. Mimořádně robustní konstrukce poskytuje vysokou stabilitu měřicí sestavy i v náročných podmínkách staveniště a při práci za větru.

Velká pracovní výška umožňuje umístit laserovou rovinu nad stavební stroje, vozidla a další překážky, které by jinak mohly přerušovat laserový paprsek. Podle požadované výšky lze zvolit variantu Jumbo 530 s dosahem až 3,10 m nebo mimořádně vysokou variantu Jumbo 540 s dosahem až 4,01 m.

Maximální stabilita pro řízení stavebních strojů

Při řízení stavebních strojů je stabilita laserové reference zásadní. NEDO proto u stativů Jumbo používá masivní Heavy-Duty konstrukci, zesílené teleskopy a přídavné rozpěry nohou. Výsledkem je velmi stabilní základna určená i pro těžké strojní lasery.

Hmotnost stativu 14,6 kg u modelu 530 a 17,2 kg u modelu 540 zde není nevýhodou, ale důležitou součástí konstrukce. Vysoká hmotnost společně s robustními nohami a rozpěrami přispívá ke stabilitě sestavy a omezení nežádoucích vibrací.

Laser nad stavebními stroji a překážkami

NEDO Jumbo je navržen pro aplikace, kde běžná pracovní výška stativu nestačí. Vysoké umístění strojního laseru pomáhá zajistit, aby laserový paprsek nebyl stíněn bagry, dozery, grejdry, nákladními vozidly nebo dalšími překážkami na staveništi.

Varianta Jumbo 530 nabízí pracovní rozsah přibližně 1,18–3,10 m. Pro aplikace vyžadující ještě větší výšku je určena varianta Jumbo 540 s rozsahem 1,73–4,01 m.

Zesílený převod pro dlouhodobé profesionální použití

Těžký laser lze do požadované pracovní výšky pohodlně nastavit pomocí zesíleného nepřímého klikového převodu. Konstrukce převodového mechanismu je navržena pro vysokou životnost a omezení opotřebení i při intenzivním profesionálním používání.

Obě varianty nabízejí mimořádně velký klikový zdvih 908 mm. Na teleskopické trubce je navíc umístěna milimetrová stupnice pro snadnou kontrolu změny pracovní výšky.

Torzně odolný výsuvný sloupec

Stativ využívá torzně odolný výsuvný sloupec s centrální aretací. Společně se zesílenými teleskopy vytváří robustní výškově nastavitelnou konstrukci vhodnou pro těžké profesionální lasery.

Integrovaná kruhová libela usnadňuje správné ustavení stativu i při jeho vysunutí do velké pracovní výšky.

Extra velká stativová hlava Ø 167 mm

Výrazným konstrukčním prvkem řady Jumbo je mimořádně velká hliníková stativová hlava o průměru 167 mm. Oproti standardním klikovým stativům NEDO s hlavou Ø 110 mm nabízí velkou dosedací plochu odpovídající zaměření tohoto stativu na těžké strojní lasery.

Pro upevnění přístroje slouží standardní závit 5/8".

Dvě varianty podle požadované pracovní výšky

Stativ NEDO Jumbo nabízíme ve dvou provedeních. Konstrukce a hlavní funkční vlastnosti jsou společné, takže při výběru rozhoduje především potřebná pracovní výška.

Hlavní výhody stativů NEDO Jumbo

• speciálně navržené pro těžké lasery a řízení stavebních strojů,
• mimořádně stabilní Jumbo Heavy-Duty konstrukce,
• pracovní výška až 3,10 nebo 4,01 m,
• vysoká hmotnost přispívající ke stabilitě sestavy,
• přídavné rozpěry nohou,
• zesílené teleskopy,
• zesílený nepřímý klikový převod,
• klikový zdvih 908 mm,
• torzně odolný výsuvný sloupec s centrální aretací,
• milimetrová stupnice na teleskopické trubce,
• integrovaná kruhová libela,
• rychloupínání nohou a rozpěrový doraz,
• extra velká hliníková stativová hlava Ø 167 mm,
• standardní přístrojový závit 5/8".

NEDO Jumbo je profesionální řešení pro aplikace, kde je rozhodující maximální stabilita, vysoká pracovní poloha laseru a spolehlivost při použití s těžkými strojními lasery. Varianta 530 nabízí pracovní výšku až 3,10 m, zatímco 540 umožňuje dostat laserovou rovinu až do výšky 4,01 m.

Hledáte lehčí nebo specializovaný stativ?

Pokud nepotřebujete mimořádně robustní konstrukci NEDO Jumbo pro laser na řízení zemních strojů, můžete zvolit některý z lehčích klikových stativů NEDO.

Pro běžnou práci s rotačním laserem doporučujeme klikový stativ NEDO TS-616. Je výrazně lehčí a kompaktnější a představuje univerzální řešení pro každodenní použití rotačního laseru.

Pro 3D měření a práci s laserovými skenery je vhodnou alternativou NEDO Industrial Line TS-700. Tento stativ byl speciálně navržen pro laserové skenery a těžké měřicí přístroje a nabízí zesílený převod, stabilizační rozpěry a pracovní výšku až 2,76 m.
