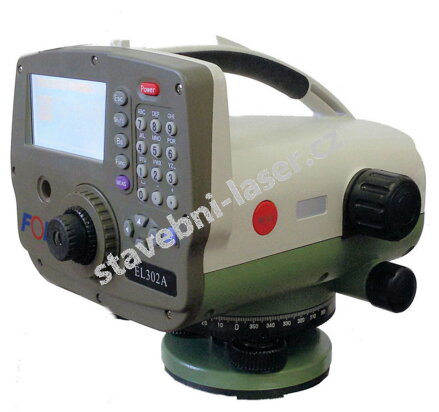

Digitální nivelační přístroj Foif EL302A

FOIF EL302A je profesionální digitální nivelační přístroj pro přesnou nivelaci. Na rozdíl od klasického optického niveláku automaticky odečítá kódovou nivelační lať, vyhodnotí výškový rozdíl i vzdálenost a naměřené hodnoty zobrazí na displeji a uloží do interní paměti.

Digitální odečet výrazně omezuje chyby obsluhy při čtení a zapisování hodnot. EL302A je proto vhodný pro přesnou nivelaci, měření výškových sítí, sledování sedání a deformací, kontrolní měření konstrukcí, geodetické práce i náročná průmyslová měření.

Přesnost až ±0,7 mm/km s pevnou invarovou latí

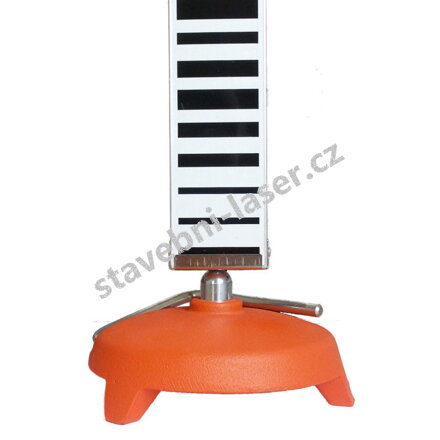

Při elektronickém měření dosahuje FOIF EL302A směrodatné odchylky až ±0,7 mm na 1 km dvojité nivelace podle ISO 17123-2. Této vysoké přesnosti lze dosáhnout při použití přesné pevné invarové kódové latě.

Pro přesnou nivelaci je důležitý nejen samotný nivelační přístroj, ale celá měřicí sestava. Invar má velmi malou teplotní roztažnost a profesionální přesná lať je zároveň pevná – není skládací ani výsuvná. Odpadají tak další možné zdroje nepřesnosti způsobené spoji nebo výsuvným mechanismem běžných nivelačních latí.

Pokud chcete využít maximální přesnost EL302A, je proto nutné použít odpovídající pevnou invarovou lať s čárovým kódem. Při klasickém optickém odečtu uvádí výrobce přesnost ±1,5 mm/km dvojité nivelace.

Automatický digitální odečet

Při měření na lať s čárovým kódem přístroj automaticky vyhodnotí odečet na lati i vzdálenost. Obsluha nemusí hodnotu na lati vizuálně odečítat ani ručně zapisovat. Výsledek se zobrazí na displeji prakticky okamžitě po spuštění měření.

Jedno elektronické měření trvá přibližně 2 sekundy. K dispozici je jednotlivé měření, průměrování i průběžné měření. Při opakovaném měření lze nastavit počet měření nebo požadovanou směrodatnou odchylku a přístroj následně vyhodnocuje průměrné hodnoty.

Elektronické měření na vzdálenost až 105 m

Elektronické měření pracuje v rozsahu přibližně 2 až 105 m. EL302A současně určuje odečet na lati a vzdálenost k lati, takže obsluha získává potřebné informace jediným měřením.

Výsledky se automaticky zobrazují na displeji a podle zvoleného pracovního programu mohou být dále použity pro výpočet výšek, převýšení nebo zpracování celého nivelačního pořadu.

30× dalekohled a automatický kompenzátor

FOIF EL302A je vybaven kvalitním 30× dalekohledem s objektivem o průměru 45 mm. Nejkratší zaostřovací vzdálenost činí přibližně 1 m.

Automatický kompenzátor pracuje v rozsahu 14' a jeho přesnost ustavení je ±0,5". Po hrubém urovnání přístroje tak kompenzátor automaticky zajistí přesnou horizontální záměru.

Změří a vyrovná celý nivelační pořad přímo v terénu

FOIF EL302A není pouze digitální přístroj pro automatický odečet nivelační latě. Obsahuje kompletní program pro měření nivelačního pořadu. Přístroj vede obsluhu jednotlivými stanovisky, ukládá naměřené hodnoty, průběžně sčítá převýšení a sleduje součty délek záměr vzad a vpřed.

Pro měření pořadu lze zvolit různé postupy, například BF, BFFB, BFBF, BBFF nebo FBBF. Naměřený pořad lze průběžně ukládat a v případě přerušení také následně pokračovat.

Při ukončení pořadu na bodě se známou výškou přístroj automaticky vypočítá celkové převýšení, součty délek záměr vzad a vpřed a výslednou výškovou odchylku uzávěru. Už přímo v terénu tak můžete zkontrolovat, jak naměřený pořad vychází.

Vyrovnání nivelačního pořadu bez počítače

Naměřený pořad lze následně vyrovnat přímo v přístroji. Pokud jsou známé výšky počátečního a koncového bodu, EL302A porovná naměřené převýšení se známým výškovým rozdílem a vzniklou odchylku rozpočítá mezi jednotlivá stanoviska proporcionálně podle délek záměr.

Výsledkem jsou vyrovnané výšky dostupné už na místě měření – bez nutnosti nejprve přenášet data do počítače a provádět základní vyrovnání v externím programu. Původní naměřené odečty na lati a vzdálenosti přitom zůstávají zachovány.

Kontrola měření už během práce

Při měření nivelačního pořadu lze nastavit také kontrolní limity, například maximální délku záměry, minimální a maximální výšku záměry nebo přípustné rozdíly délek záměr vzad a vpřed.

Pokud měření nastavené podmínky nesplní, EL302A na to obsluhu upozorní a umožní měření nebo celé stanovisko zopakovat. Chybu tak můžete odhalit ještě v terénu, nikoliv až při následném zpracování naměřených dat.

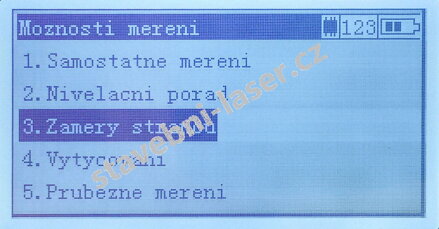

Mezilehlé body a výškové vytyčování

EL302A nabízí také program pro měření mezilehlých bodů. Po zaměření bodu se známou výškou přístroj automaticky určuje výšky dalších měřených bodů a jejich převýšení vůči výchozímu bodu.

Samostatný program Stake Out slouží pro výškové vytyčování. Po zadání požadované výšky přístroj zobrazuje rozdíl mezi projektovanou a skutečně měřenou hodnotou. Obsluha podle této odchylky posouvá lať, dokud není dosaženo požadované výšky.

Paměť 3000 bodů a správa projektů

Interní paměť pojme až 3000 měřených bodů a přístroj podporuje také ukládání dat na SD kartu. Naměřená data lze organizovat do jednotlivých projektů, pracovat s čísly bodů a kódy a uložené údaje následně vyhledávat a kontrolovat.

Data lze přenášet do počítače přes USB nebo komunikační rozhraní RS-232C. Přístroj tak umožňuje pokračovat v dalším zpracování měření v kanceláři, přestože velkou část kontroly a základních výpočtů lze provést už přímo v terénu.

Odolný přístroj pro profesionální práci

FOIF EL302A má ochranu proti prachu a vodě IP54 a může pracovat v teplotách od −20 °C do +50 °C. Napájení zajišťuje dobíjecí Ni-MH akumulátor s provozní dobou přibližně 12 hodin.

Hmotnost samotného přístroje je přibližně 3 kg. Konstrukce a funkční výbava EL302A jsou určeny pro pravidelné profesionální používání v geodézii, stavebnictví a technickém měření.

Pro koho je FOIF EL302A určen?

EL302A dává smysl všude tam, kde už možnosti běžného optického nivelačního přístroje nestačí. Digitální odečet přináší nejen vyšší produktivitu, ale především omezuje chyby při odečítání a ručním zapisování hodnot.

Velkou výhodou je schopnost zpracovat celý pracovní postup nivelace – od automatického odečtu kódové latě přes kontrolu jednotlivých měření až po výpočet uzávěru a vyrovnání nivelačního pořadu přímo v přístroji. EL302A je proto vhodný pro geodety, stavební společnosti, přesná průmyslová měření, výškové sítě i dlouhodobé sledování sedání a deformací stavebních konstrukcí.

Hlavní výhody FOIF EL302A

• profesionální digitální nivelační přístroj,
• elektronická přesnost až ±0,7 mm/km dvojité nivelace s přesnou pevnou invarovou latí,
• automatický digitální odečet kódové nivelační latě,
• elektronický měřicí rozsah 2–105 m,
• výsledek jednoho měření přibližně do 2 sekund,
• 30× zvětšení dalekohledu,
• automatický kompenzátor,
• kompletní program pro měření nivelačního pořadu,
• automatický výpočet výškového uzávěru,
• vyrovnání nivelačního pořadu přímo v přístroji,
• kontrola délek záměr a nastavitelných tolerancí během měření,
• program pro mezilehlá měření a výškové vytyčování,
• interní paměť pro 3000 bodů a podpora SD karty,
• správa samostatných projektů a měřených bodů,
• přenos dat přes USB a RS-232C,
• odolnost IP54,
• provozní doba přibližně 12 hodin.

Dodávka nivelačního přístroje FOIF EL302A obsahuje:

• digitální nivelační přístroj FOIF EL302A,
• dobíjitelný akumulátor s nabíječkou,
• USB kabel,
• SD kartu pro záznam dat,
• transportní kufr,
• návod na použití v češtině.
